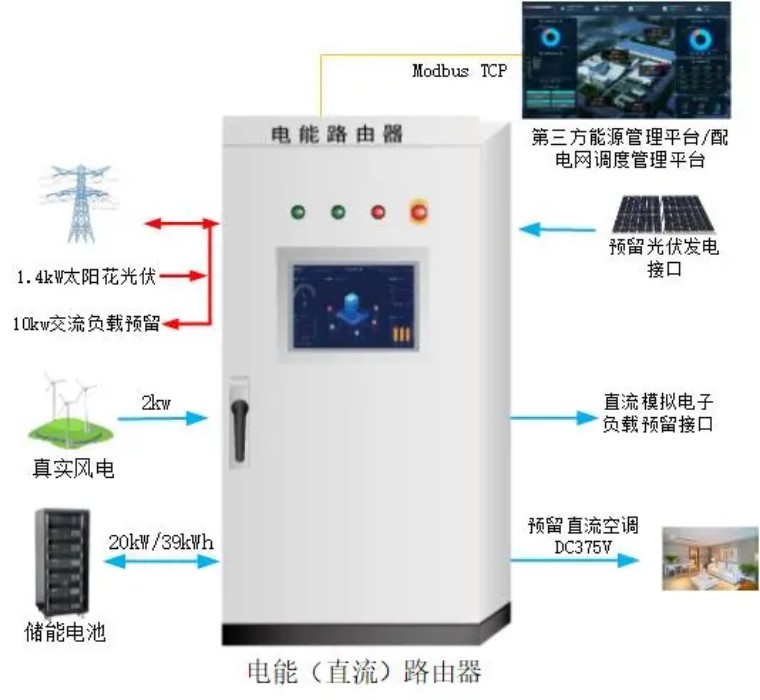

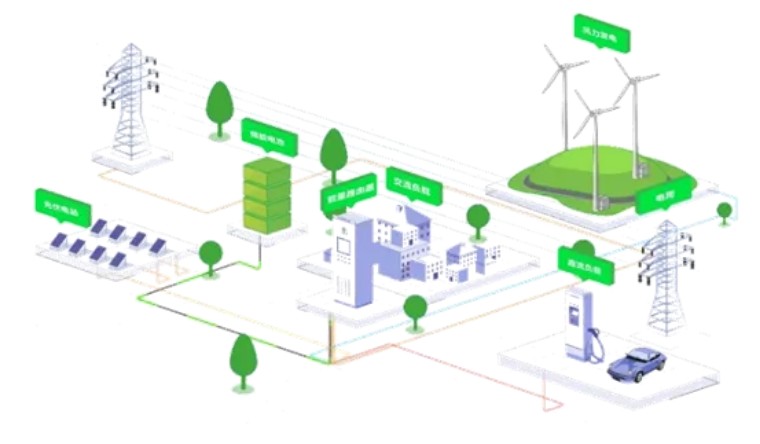

科研案例 | 风光储直柔实验系统 对能源的获取与利用水平是衡量文明发达程度的重要标准。社会生产生活已全面进入电气化和数字社会，对能源的需求已进一步扩大，另一方面现有石化能源存量有限，无法支撑未来社会的发展，因此对新型能源的探索势在必行。在此背景下风电、光伏、海洋发电、热电及储能等技术正百花齐放。但大部分新能源是不稳定的，需要解决其稳定接入问题才能得到大规模应用。  电能路由器应用场景参考图 源储荷形成微电网，以组网方式寻求对电能波动问题的解决，对外输出稳定电能，取得了良好的效果。但微电网是定制系统，无法大规模迅速普及，需要以标准的，统一的定型化方式进行实施，以便于生产、部署，进一步才能大幅度降低成本，并迅速普及，规模化解决新能源接入问题。  科研单位大多实验场地有限，采用传统的微电网实验室建设方式难免工程量大，场地占用要求也很高。为了更好的服务科研工作者，解决场地有限的忧虑，我们基于电能路由器搭建直流微网科研实验平台。 本项目用于搭建1套基于八端口风光储直柔微电网定制系统。直流母线电压750V，包括3个交流端口（分别接电网、交流负荷、太阳花发电）和5个直流端口（分别为光伏预留接口、风电、储能、375VDC直流负荷预留接口）   (1) 人机操作接口。触摸屏采用图形化软件编程，操作界面具有能量调度过程的提示信息。根据需求，软件人机操作接口可将实验过程数据动态变化趋势及其分析并以曲线方式实时显示。 (2) 数据检测。数据检测是指对实验过程中关键实验数据的采集，以作为实验结果分析实验。数据检测功能包括数据采集、计算和分析，同时完成数据存储与显示。 (3) 故障报警处理。故障处理部分具有最高的优先级，一旦产生故障，设备执行相应的保护动作，并限制实验操作直到故障解除并复位。设备运行过程中产生故障，分故障等级执行不同的动作。 (4) 并网运行控制。 (5) 独立运行控制。 (6) 储能侧智能充放控制。   |
